Bàn xoay quấn màng co hay bàn xoay quấn màng PE là một bộ phận quan trọng của máy quấn màng, có nhiệm vụ giữ cố định hàng hóa, xoay tròn để màng co/pe được quấn đều và chặt quanh kiện hàng. Hiện nay tùy thuộc loại máy quấn màng mà bàn xoay quấn màng được chia thành 5 loại chính, mỗi loại có cấu tạo, ưu điểm và ứng dụng khác nhau.
Mục lục
Đối với thương hiệu Robopac, bàn xoay không phải là một module rời, mà được tích hợp trong từng dòng máy quấn màng với nhiều cấu hình khác nhau — từ bán tự động đến tự động hoàn toàn. Nhờ công nghệ Italy tiên tiến, bàn xoay Robopac được thiết kế chắc chắn, vận hành êm, tải trọng cao và tích hợp nhiều tính năng
1. Bàn xoay quấn màng co tiêu chuẩn
Đây là loại phổ biến thông dụng nhất, được sử dụng trong phần lớn máy quấn màng bán tự động và tự động hiện nay.
Cấu tạo và nguyên lý hoạt động:
- Bàn được chế tạo bằng thép tấm dày 6–10 mm, có dạng tròn với đường kính phổ biến 1500–1650 mm.
- Hàng hóa (pallet) được đặt trực tiếp lên mặt bàn.
- Bàn xoay quay bằng motor truyền động xích hoặc dây curoa, điều khiển qua biến tần (inverter) để điều chỉnh tốc độ.
- Kết hợp với cột màng di chuyển lên xuống, màng PE được quấn đều quanh hàng hóa.
Đặc điểm nổi bật:
- Đường kính bàn xoay: 1500–1650 mm.
- Tải trọng tối đa: 1650–2000 kg.
- Tốc độ quay: 10–15 vòng/phút, có thể điều chỉnh.
- Vật liệu: thép sơn tĩnh điện, kết cấu chắc chắn, chịu mài mòn.
- Cảm biến an toàn: tự động dừng khi phát hiện vật cản.
Dòng máy tiêu biểu:
- Ecoplat Base / FRD – bàn xoay tiêu chuẩn cho nhu cầu quấn màng vừa phải.
- Masterplat Plus LP – tốc độ cao, vận hành ổn định, phù hợp môi trường công nghiệp nặng.
- Rotoplat 708 / 709 – có khả năng lập trình và lưu nhiều chu trình quấn khác nhau.
Ứng dụng: Phù hợp cho các xưởng sản xuất, nhà kho, hoặc doanh nghiệp có tần suất quấn từ 30–100 pallet/ngày.

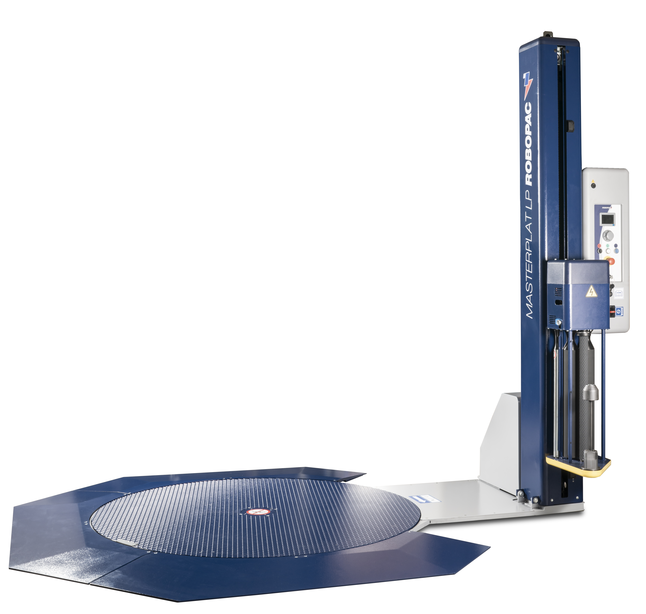

2. Bàn xoay quấn màng PE dạng âm sàn
Nếu nhà máy có khu đóng gói cố định và muốn đưa pallet lên bàn xoay mà không cần xe nâng, thì bàn xoay âm sàn là giải pháp lý tưởng. Loại bàn xoay này có độ cao thấp, có thể lắp âm sàn hoặc kết hợp với ramp nâng hàng.
Được thiết kế dành cho nơi không sử dụng xe nâng cao, chỉ cần xe đẩy pallet (handlift) hoặc xe nâng tay.
Đặc điểm kỹ thuật:
- Bàn xoay được lắp chìm trong sàn, mặt bàn ngang bằng mặt nền.
- Cho phép xe kéo tay (hand pallet) đẩy hàng trực tiếp lên bàn hoặc kết hợp với ramp nâng hàng.
- Toàn bộ cơ cấu truyền động nằm dưới sàn, bảo vệ tốt khỏi bụi và va chạm.
- Chiều cao bàn: 65–75 mm (thấp hơn 40% so với bàn tiêu chuẩn).
- Tải trọng: 1650 kg.
- Cấu trúc thép đúc liền khối, chịu được va đập từ xe nâng.
- Tùy chọn ramp một bên hoặc hai bên.
Dòng máy tiêu biểu: Ecoplat LP, Masterplat LP, Rotoplat LP
Ứng dụng: Phù hợp cho xưởng đóng gói có diện tích nhỏ, sàn thấp, hoặc nhà xưởng không muốn lắp đặt pit âm sàn.
3. Bàn xoay quấn màng co chịu tải nặng
Dòng bàn xoay này được Robopac phát triển cho môi trường công nghiệp nặng – nơi pallet có trọng lượng lớn hoặc kích thước quá khổ, như ngành vật liệu xây dựng, thép, hóa chất, gạch, xi măng…
Kết cấu bàn dày, trục xoay lớn, ổ đỡ công nghiệp bền bỉ
Đặc điểm kỹ thuật
- Kết cấu cơ khí siêu bền: khung thép dày, ổ bi cỡ lớn, motor công suất cao.
- Tải trọng tối đa: đến 2200 kg.
- Đường kính bàn: 1650–1800 mm.
- Truyền động motor trực tiếp – giảm hao mòn, tăng độ bền.
- Hệ thống chống rung và cân bằng tự động.
Dòng máy Robopac tương ứng:
- Masterplat HD
- Rotoplat HD
- Rototech 3000 (với cấu hình bàn xoay heavy-duty dành cho dây chuyền tự động)
Ứng dụng: Phù hợp cho ngành sản xuất vật liệu xây dựng, kim loại, hóa chất, hoặc đóng gói kiện hàng nặng, cồng kềnh.
4. Bàn xoay quấn màng PE tích hợp băng tải
Đây là loại bàn xoay cao cấp nhất của Robopac, được tích hợp trực tiếp vào dây chuyền đóng gói tự động. Bàn xoay hoạt động đồng bộ với hệ thống băng tải con lăn (roller conveyor), giúp hàng hóa tự động di chuyển đến vị trí quấn và rời khỏi máy sau khi hoàn tất.
Đặc điểm nổi bật:
- Đồng bộ PLC và cảm biến tuyến tính, có thể giao tiếp với hệ thống băng tải tổng thể.
- Khả năng kẹp – cắt – hàn màng tự động hoàn toàn.
- Phù hợp kết nối với robot palletizing hoặc hệ thống đóng gói cuối dây chuyền.
Dòng máy Robopac tiêu biểu:

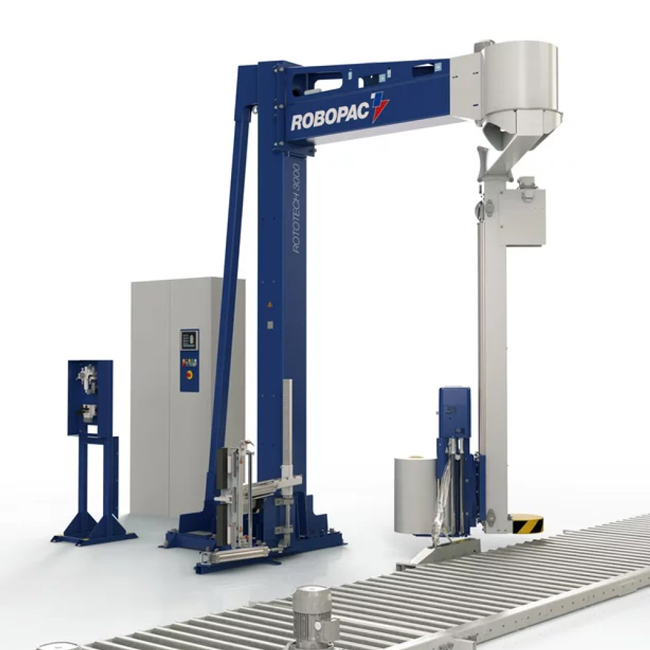

- Rototech 3000
- Helix 4 / Helix 4 EVO
- Genesis HS / HS Top Ring (dòng cao cấp, tốc độ cao)
Ứng dụng: Dành cho nhà máy sản xuất quy mô lớn, xuất hàng xuất khẩu, hoặc dây chuyền đóng gói tự động 24/7.
5. Bàn xoay quấn màng dạng lõi rỗng / lõm trung tâm
Khác với bàn xoay pallet thông thường, loại bàn xoay lõi rỗng được thiết kế đặc biệt cho máy quấn màng nằm ngang , ví dụ các dòng Compacta, Orbit R, hay Spiror của Robopac. Thay vì xoay hàng hóa, màng quay quanh sản phẩm, nên phần “bàn xoay” của máy có trục rỗng trung tâm, cho phép sản phẩm đi xuyên qua trong khi màng được quấn quanh bề mặt.
Đặc điểm kỹ thuật:
- Đường kính vòng quay: 600–900 mm tùy model.
- Cấu trúc lõi rỗng / vòng xoay thép liền khối.
- Tốc độ quay cao: 40–90 vòng/phút.
- Khả năng quấn màng PE quanh sản phẩm dài, ống, thanh, tấm hoặc cuộn.
- Tích hợp cảm biến quang học & hệ thống cắt màng tự động.
Dòng máy Robopac tương ứng:
- Compacta S – máy quấn ngang nhỏ gọn, dùng cho ống PVC, thanh nhôm.
- Orbit R – quấn tốc độ cao, thích hợp sản phẩm dài hoặc tròn.
- Spiror HP – dòng công nghiệp nặng, có khả năng hoạt động 24/7.
Ứng dụng: Ngành nhựa, nhôm, thép ống, tấm gỗ, vật liệu xây dựng – nơi sản phẩm không đặt trên pallet, mà cần quấn quanh chiều dài.
| Loại bàn xoay | Tải trọng (kg) | Đặc điểm nổi bật | Ứng dụng điển hình |
|---|---|---|---|
| Tiêu chuẩn | 1500–2000 | Dễ dùng, bền, phổ biến | Xưởng sản xuất vừa và nhỏ |
| Âm sàn (Low Profile) | 1650 | Tiện cho xe nâng tay | Kho hàng, xưởng hẹp |
| Lõi rỗng (Hollow-core) | – | Dạng vòng quay cho máy quấn ngang | Ống, thanh, tấm, cuộn |
| Chịu tải nặng (HD) | 2000–2200 | Cấu trúc công nghiệp | Hàng nặng, pallet lớn |
| Tích hợp băng tải | 2000+ | Tự động hoàn toàn | Dây chuyền đóng gói lớn |
Các dòng máy quấn màng Robopac mang lại giải pháp tối ưu cho mọi nhu cầu đóng gói, từ sản phẩm pallet nặng cho đến hàng dạng ống hoặc cuộn dài. Dù là bàn xoay tiêu chuẩn, âm sàn, hay dạng lõi rỗng, Robopac luôn đảm bảo:
- Công nghệ tiên tiến, tiết kiệm màng, ổn định lâu dài;
- Tùy chọn mở rộng linh hoạt cho từng loại dây chuyền;
- Dễ bảo trì, linh kiện tiêu chuẩn châu Âu.
💡 Nếu bạn đang cần tư vấn chọn bàn xoay quấn màng phù hợp dòng Robopac hãy liên hệ đội ngũ kỹ thuật của MNB để nhận tư vấn chuyên sâu và báo giá chi tiết qua HOTLINE: 0936 304 626.
